Как сделать съемник для подшипников самому

#1 Dim_CA

Автор темы  Dim_CA Отправлено 28 November 2012 - 16:34

Какой конструкции сделать съёмник?

Покупать пластилиновые не хочется.
Нужен для снятия подшипников электроинструмента и около того...
Такой чтобы лапки не разъезжались и губки не отгибались. Минимум токарных и фрезерных операций.
Есть ли какая-нить удачная конструкция? А то и из арматурины какой...(важна удобность и надежность, внешний вид пофигу).

#2 maik72

maik72 Отправлено 28 November 2012 - 21:48

Какой конструкции сделать съёмник?

спросите на автобазаре съемник заднего подшипника генератора для ВАЗ. хорошая штука, но под один р-р подшипника

#3 rogatka

rogatka Отправлено 28 November 2012 - 21:53

Какой конструкции сделать съёмник?

В последнее время поглядываю на вот такой съёмник
http://magictools.co...j-30-120mm-sht/, мне кажется конструкция по удачнее,лапки не разъезжаются.

#4 Устюжанин Виталий

Устюжанин Виталий Отправлено 28 November 2012 - 21:58

Какой конструкции сделать съёмник?

Лет 30 назад у нас электрик слизал с какойто книги сьемник и получил премию за рацпредложение.Советую пошарить по ремонту эл двигателей вдруг улыбнется удача С уважением Виталий Устюжанин.

#5 akoul

akoul Отправлено 28 November 2012 - 21:59

Какой конструкции сделать съёмник?

Просмотр сообщенияDim_CA (28 November 2012 - 16:34) писал:

Покупать пластилиновые не хочется.

Вот не пластилиновые.

#6 Boston

Boston Отправлено 28 November 2012 - 22:00

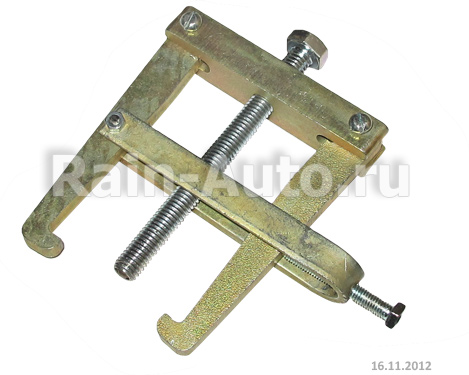

Какой конструкции сделать съёмник? Если покупать нормальные не хочется, но хотся потратит время на изготовление, то вот такие просты в изготовлении

Прикрепленные изображения

  • Какой конструкции сделать съёмник?: 196286.jpg

#7 REX

REX Отправлено 28 November 2012 - 22:01

Какой конструкции сделать съёмник?

Просмотр сообщенияakoul (28 November 2012 - 21:59) писал:

Вот не пластилиновые.

Но цена не радует(я узнавал).

#8 Borodatyj

Borodatyj Отправлено 28 November 2012 - 22:09

Какой конструкции сделать съёмник?

У электроинструмента подшипник очень часто сидит вплотную к коллектору,зазор менее миллиметра,несколько раз приходилось буквально нож аккуратно вбивать,потом уже сьемник помещался.Конструкция,как у сьемника рулевых наконечников подошла бы,срезанный стакан с заточенным коническим заходом на вал,размеры только вчетверо меньше.

#9 Boston

Boston Отправлено 28 November 2012 - 22:14

Какой конструкции сделать съёмник? Borodatyj, так и обычного съемника можно самому ножки заточить под углом. Вот типа как на фотке.

Прикрепленные изображения

  • Какой конструкции сделать съёмник?: img18312_33277.jpg

#10 Boston

Boston Отправлено 28 November 2012 - 22:17

Какой конструкции сделать съёмник?

Просмотр сообщенияBorodatyj (28 November 2012 - 22:09) писал:

Конструкция,как у сьемника рулевых наконечников подошла бы,срезанный стакан с заточенным коническим заходом на вал,размеры только вчетверо меньше

Да, Вот такой я конструкции покупал для подшиников. Как раз как вы говорите

Прикрепленные изображения

  • Какой конструкции сделать съёмник?: post-7-1350139978.jpg

#11 Вася Никоненко

Вася Никоненко Отправлено 28 November 2012 - 22:21

Какой конструкции сделать съёмник? а может такой- Какой конструкции сделать съёмник?: 2_1.jpg Какой конструкции сделать съёмник?: 48cf0c4ea5de84a4-large.jpg

#12 alexander3311

alexander3311 Отправлено 28 November 2012 - 22:23

Какой конструкции сделать съёмник?

Просмотр сообщенияDim_CA (28 November 2012 - 16:34) писал:

Такой чтобы лапки не разъезжались и губки не отгибались.

Тоже задавался такой идеей.
http://www.chipmaker.ru/topic/6610/
В итоге был сделан такой.

Прикрепленные изображения

  • Какой конструкции сделать съёмник?: Сьёмник..jpg
  • Какой конструкции сделать съёмник?: Сьёмник 2.jpg

#13 igor vs 59

igor vs 59 Отправлено 28 November 2012 - 22:35

Какой конструкции сделать съёмник? Покажу свой съемник для подшипников,был изготовлен на скорую руку для снятия подшипников генератора.
Внутренний диаметр чуть больше наружного диаметра подшипника. Одевается сверху, а в прорези с двух сторон вставляются крепкие стальные пластинки, на которые при выпресовке упирается подшипник и обеспечивается хороший захват несмотря на малый зазор между подшипником и токосьемными кольцами.
Какой конструкции сделать съёмник?: IMG_3310.JPG Какой конструкции сделать съёмник?: IMG_3311.JPG Какой конструкции сделать съёмник?: IMG_3312.JPG

#14 Француз74

Француз74 Отправлено 28 November 2012 - 22:39

Какой конструкции сделать съёмник?

Просмотр сообщенияigor sv 59 (28 November 2012 - 22:35) писал:

Покажу свой съемник для подшипников,был изготовлен на скорую руку для снятия подшипников генератора.
Внутренний диаметр чуть больше наружного диаметра подшипника. Одевается сверху, а в прорези с двух сторон вставляются крепкие стальные пластинки, на которые при выпресовке упирается подшипник и обеспечивается хороший захват несмотря на малый зазор между подшипником и токосьемными кольцами.


Интересная конструкция :good:

#15 Borodatyj

Borodatyj Отправлено 28 November 2012 - 22:42

Какой конструкции сделать съёмник?

Просмотр сообщенияigor sv 59 (28 November 2012 - 22:35) писал:

Одевается сверху, а в прорези с двух сторон вставляются крепкие стальные пластинки

Вот это наиболее подходящая конструкция,особенно если пластинки подточить и подбить при установке.Винт заточенный,чтоб в центровку упирался.Винтик 6-ка получится.

#16 Boston

Boston Отправлено 28 November 2012 - 22:42

Какой конструкции сделать съёмник?

Просмотр сообщенияФранцуз74 (28 November 2012 - 22:39) писал:

Интересная конструкция

Конструкция давно известная под вазовский генератор. Фабричных таких море было. Простой в изготовлении, поэтому можно и самому повторить

#17 kvadra

kvadra Отправлено 15 July 2017 - 02:54

Какой конструкции сделать съёмник? Темка подзаглохла но всё-же,,, Сделал съёмник для снятия 202 подшипника с генератора ВАЗ 2110, газели и им подобным Какой конструкции сделать съёмник?: DSC01187m.jpg Какой конструкции сделать съёмник?: DSC01189m.jpg Он не давит на тоненький валик токосъёмника.

#18 Карманыч

Карманыч Отправлено 16 July 2017 - 19:07

Какой конструкции сделать съёмник? Добавлю в Тему. :)
http://www.chipmaker...__fromsearch__1

#19 kvadra

kvadra Отправлено 18 July 2017 - 01:08

Какой конструкции сделать съёмник? Съёмник подвёргся некоторой модернизации. Выточки под защитный крестик генератора Какой конструкции сделать съёмник?: DSC01207m1.jpg
Съёмник в разобранном состоянии Какой конструкции сделать съёмник?: DSC01201m2.jpg
